Leiðandi birgir spóla
Magsonder Innovation (Jiangsu) Co., Ltd. er framleiðandi- í Shanghai sem sérhæfir sig í hágæða aflspólum og spennum fyrir rafeindatækni. Við erum með margar gerðir af spólum, þar á meðal geisladiskaspólur, segulhlífðar kveikjur, CDRH-R segulvarðar spólur, mótaðar spólur, EMI síur fyrir gagnalínur, DPI flatvíraflísaspólur, KLF SMD algengar innsveiflur, segulvarðir spólar, MBS í trommukjarnahamur, SLF-tromluhamur, SPI kraftspólar. Þeir standast breytingar á straumi, sem gerir þá nauðsynlega fyrir allt frá hávaðabælingu til orkuflutnings.
-
![MW-Class Grid-Tie Reactors]()
MW-Class Grid-Tie ReactorsFulltrúagerð: SIP10KL235W102H98. Hannað fyrir Central Inverters og Grid-Scale Storage. Sem fremstur sérsniðinn spólaframleiðandi, afhendum við gríðarstóra háa orkukljúfa sem geta meðhöndlað hundruð -
![Lóðréttir háir-straumkljúfar]()
Lóðréttir háir-straumkljúfarFulltrúagerð: SIP6KL266W50H65. Hannað fyrir mikla-aflbreytingu. Sem leiðandi framleiðandi sérsniðinna spóla, afhendum við hástraumsofna með flata koparvíratækni og lóðréttri blokkbyggingu til að -

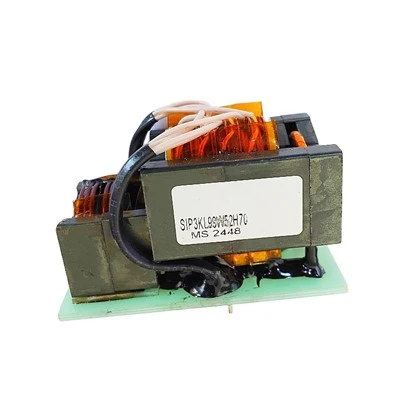

![Interleaved PFC Coupled Inductors]()
Interleaved PFC Coupled InductorsFulltrúagerð: SIP3KL99W52H70. Hannað fyrir MW-flokka ljósvaka og orkugeymslukerfi. Sem sérhæfður sérsniðinn spólaframleiðandi notum við flatvíratækni og fínstilltu segulrásir til að búa til tengda -
![Hár-Inductance merkjakæfur]()
Hár-Inductance merkjakæfurFulltrúagerð: LFR2010-103MIN. Hannað fyrir rafeindatækni sem er-þvinguð. Sem sérhæfður framleiðandi sérsniðinna spóla, afhendum við Compact Common Mode Chokes sem ná háum sprautuþéttleika (allt að -
![Þungar-straumlínusíur]()
Þungar-straumlínusíurFulltrúagerð: LFR4218-202MIN. Hannað fyrir krefjandi AC línusíun. LFR röðin okkar sameinar þungan-koparvír með háum-gegndræpiskjarna til að ná umtalsverðri inductance (2,0mH+) og frábærri -
![Broadband Common Mode Chokes]()
Broadband Common Mode ChokesFulltrúagerð: LFR5020-501N. Hannað til að hindra rafsegultruflanir í háum-aflrásum. Sem sérhæfður framleiðandi sérsniðinna spóla, afhendum við Common Mode Chokes með háum-gegndræpiskjarna og -
![Fyrirferðarlítill 8-laga inductor]()
Fyrirferðarlítill 8-laga inductorFulltrúagerð: HPI5940-741K. Hannað fyrir pláss-þvinguð há-aflrás. Compact 8-Shaped Inductor röðin okkar færir varmaávinninginn af mynd-8 uppbyggingunni í minna 59 mm fótspor, sem býður upp á -
![Hár-Afl mynd-8 inductors]()
Hár-Afl mynd-8 inductorsFulltrúagerð: HPI65107-401K. Hannað fyrir-aflmikla invertara og endurnýjanleg orkukerfi. 8-Shaped Inductor (Mynd-8) röðin okkar er með aðskilinni tvíkjarna uppbyggingu sem hámarkar hitaleiðni og -
![Tvöfaldur-kjarna 8-laga inductors]()
Tvöfaldur-kjarna 8-laga inductorsFulltrúagerð: HPI6660-641K-2. Hannað fyrir hitauppstreymi. 8-Shaped Inductor (Mynd-8) röðin okkar notar einstaka tvíkjarna aðskilnaðarbyggingu til að hámarka loftflæði og hitaleiðni, sem býður upp á -
![Industrial Toroidal Output Chokes]()
Industrial Toroidal Output ChokesFulltrúagerð: RPI2714-330K. Fjölhæfur vinnuhestur fyrir hávaðabælingu. Toroidal Inductor röð okkar (RPI Model) sameinar Sendust Core tækni með öflugri lóðréttri uppbyggingu, sem skilar ákjósanlegu -
![Fyrirferðarlítill há-þéttleiki toroidal inductors]()
Fyrirferðarlítill há-þéttleiki toroidal inductorsFulltrúagerð: RPI4014-401K. Hannað fyrir nettan straumbreyta og IoT tæki. Sem sérhæfður sérsniðinn spólaframleiðandi, afhendum við smækkaða toroidal spóla sem hámarka sprautu á rúmmillímetra með því -
![Lóðréttir Toroidal Inductors]()
Lóðréttir Toroidal InductorsFulltrúagerð: RPI5816-681K-C. Hannað til að skipta um aflgjafa og úttakssíu. Sem sérhæfður framleiðandi sérsniðinna spóla, afhendum við toroidal inductor með lokuðum-lykkju segulhringrásum sem
Af hverju að velja okkur?
Rík reynsla
Stjórnendateymi okkar hefur yfir tíu ára reynslu af iðnaði, með kjarnameðlimum frá leiðandi rafeindafyrirtækjum, sem tryggir sterka tæknilega dómgreind og stöðuga rekstrarstjórnun.
Fagmannateymi
Með 160 hæfum starfsmönnum, nútíma framleiðsluaðstöðu og vönduðum framleiðsluferlum, höldum við uppi skilvirkri framleiðslu, stýrðum afgreiðslutíma og stöðugum frammistöðu vöru.
Mikil framleiðni
Verksmiðjan okkar styður mánaðarlega framleiðslu upp á 30–40 milljónir eininga, sem gerir stöðugt framboð á stórum-pöntunum, langtíma-áætlunum og skjótum viðbrögðum við eftirspurn markaðarins.
Gæðaeftirlit
Við höfum meira en 30 innlend og alþjóðleg einkaleyfi, þar á meðal 10 viðurkennd uppfinninga einkaleyfi, og starfa samkvæmt ISO9001 og ISO14000 kerfum til að tryggja stöðug gæði og umhverfisvernd.
NR 252012 Inductors
NR252012 röðin er smækkuð, ofur-lág-SMD Power Inductor úr NR segulmagnaðir-resin hlífðarlínunni. Hann er hannaður fyrir mikla plássnýtingu og passar í pínulítið 2,7 mm × 2,35 mm fótspor með ofur-minni 1,2 mm hámarkshæð.
0630 Pcb Inductors
CMKD-0630C serían er ofur-straumur SMD mótaður inductor í 7,0 mm × 6,6 mm fótspori með 3,0 mm sniði. Þessi röð einkennist af karbónýljárnduftkjarna ("C" efni), sem gerir einstaklega mikla mettunargetu kleift.
CDRH73 Pcb Inductors
CDH73 serían er lágt-, SMD shielded Power Inductor í 7,3 mm × 7,3 mm fótspori. Með mjóu 3,5 mm hámarkshæðinni er þessi röð hönnuð fyrir há-aflrásir þar sem EMI bæling og lágt snið eru mikilvæg.
CD Series 73 Inductors
CD7835 Series er vír-sár SMD Power Inductor með 7,8 mm × 7,0 mm fótspor og grannt 3,5 mm snið. Þessi röð er smíðuð með málmuðu ferrítkjarna inductor, sem býður upp á sterka höggþol og endingu í -hagkvæmum pakka.
Upplýsingar um inductors
|
Hlutanr. |
Inductance (L) (µH) |
Próftíðni (kHz/volt) |
DCR (Ω) MAX. |
Mettunarstraumur (Isat) (A) MAX. |
|
CD7835-1R0M |
1.0 ± 20% |
100/0.25 |
0.009 |
6.00 |
|
CD7835-1R5M |
1.5 ± 20% |
100/0.25 |
0.012 |
5.00 |
|
CD7835-2R2M |
2.2 ± 20% |
100/0.25 |
0.014 |
4.00 |
|
CD7835-3R3M |
3.3 ± 20% |
100/0.25 |
0.023 |
3.50 |
|
CD7835-4R7M |
4.7 ± 20% |
100/0.25 |
0.029 |
3.00 |
|
CD7835-6R8M |
6.8 ± 20% |
100/0.25 |
0.044 |
2.50 |
|
CD7835-100M |
10 ± 20% |
100/0.25 |
0.061 |
2.00 |
|
CD7835-150M |
15 ± 20% |
100/0.25 |
0.091 |
1.80 |
|
CD7835-220K |
22 ± 10% |
100/0.25 |
0.120 |
1.50 |
|
CD7835-330K |
33 ± 10% |
100/0.25 |
0.180 |
1.10 |
|
CD7835-470K |
47 ± 10% |
100/0.25 |
0.250 |
0.90 |
|
CD7835-680K |
68 ± 10% |
100/0.25 |
0.330 |
0.70 |
|
CD7835-101K |
100 ± 10% |
100/0.25 |
0.480 |
0.55 |
|
CD7835-151K |
150 ± 10% |
100/0.25 |
0.793 |
0.50 |
|
CD7835-221K |
220 ± 10% |
100/0.25 |
1.124 |
0.42 |
|
CD7835-331K |
330 ± 10% |
100/0.25 |
1.495 |
0.35 |
|
CD7835-471K |
470 ± 10% |
100/0.25 |
2.376 |
0.30 |
|
CD7835-681K |
680 ± 10% |
100/0.25 |
3.312 |
0.25 |
Vörutengd myndbönd
Notkun spóla
Stilla hringrás
Spólar eru notaðir í stillingarrásum til að velja æskilega tíðni. Í stilltri hringrás er þétti tengdur ásamt spólunni, annað hvort samhliða eða í röð. Tíðni stillingarrásarinnar þar sem rafrýmd viðbragð er jöfn inductive reactance (XC=XL) er kölluð „Resonant Frequency“. Rafeindatæki eins og útvarpsstillingarrásir og sjónvarp nota þétta ásamt spólunni til að breyta tíðninni og velja innan margra tíðnirása.
Skynjarar
Inductive nálægðarskynjarar eru mjög áreiðanlegir í notkun og eru snertilausir skynjarar. Inductive skynjari er snertilaus tegund skynjara, gagnlegur við að greina málmhluti. Það getur skynjað járn sem og ekki-járn efni. Skynjunarsviðið er allt að 100 mm.
Orkugeymsla
Inductors geta geymt orku í stuttan tíma vegna þess að orkan sem er geymd sem segulsvið mun hverfa þegar aflgjafinn er fjarlægður. Orkan sem geymd er í inductor er vegna segulsviðsins sem myndast við strauminn sem flæðir í gegnum hann. Þegar straumurinn í gegnum inductor breytist breytist segulsviðið einnig og orka er annað hvort geymd eða losuð.
Innleiðslumótorar
Í örvunarmótorum mun skaftið í mótornum snúast vegna nærveru segulsviðsins sem framleitt er vegna riðstraums. Innleiðslumótor virkar með því að nota rafsegul til að búa til snúnings segulsvið. Þetta svið framkallar síðan rafstraum í snúningnum sem myndar sitt eigið segulsvið. Samspil sviðanna tveggja veldur því að snúningurinn snýst og snýst í raun um mótorinn.
Transformers
Hægt er að hanna blöndu af mörgum inductors með sameiginlegu segulsviði í spenni. Transformerar treysta ekki á inductive eiginleika rafrásar til að flytja orku. Þess í stað nota þeir segulspennu, sem gerir þá skilvirkari og gerir þeim kleift að flytja hærri spennu með minna tapi.
Síur
Spólar þegar þeir eru sameinaðir þéttum verða notaðir sem síur. LC síur vísa til rafrása sem samanstanda af blöndu af inductors (L) og þéttum © til að skera eða fara í gegnum ákveðin tíðnisvið rafmerkis. Þéttar loka fyrir DC strauma en fara auðveldara yfir AC á hærri tíðni. Aftur á móti standast inductors DC strauma eins og þeir eru, en fara minna AC á hærri tíðni.
Sérstillingarvalkostir
Efni:Val á kjarnaefni, gerð vinda, einangrunarflokkur
1
>>
Rafmagnslýsingar:Inductance gildi, nafnstraumur, mettunarstraumur, DC viðnám
2
>>
Uppbygging:Sérhannaðar
3
>>
Stærð:Sérhannaðar
4
>>
Pakki:Fáanlegt í SMD og gegnum-gaupakka
5
Öryggisráðstafanir fyrir notkun spóla
Sjálfvirk losun
Hægt er að nota sjálfvirk skammhlaupstæki eins og varistor og fríhjóladíóða til að veita frekari straumleiðir þegar örvunin er rofin. Þannig er leið til spólunnar til að losa orku hans án þess að mynda boga við rofpunktinn.
Tengingar
Þegar spenntur inductor missir tengingu við veituna, brýtur hann fljótt segulsvið þess og reynir að halda áfram tengingu við veituna með umbreyttri orku. Þessi orka getur valdið eyðileggjandi ljósboga í kringum punktinn þar sem tengingin rofnar. Þess vegna verður stöðugt að fylgjast með tengingu hringrásarinnar.
Eddy Currents
Sjálf-framleiðsla og gagnkvæm framleiðsla vegna segulsviðs spólunnar getur valdið því að hringstraumar flæða í líkama spólunnar og nærliggjandi leiðara. Þetta eru óæskileg vegna þess að þeir framleiða vélrænt álag, hita og orkutap. Þess vegna ætti að veita töluverðan vélrænan og rafmagnsstuðning til að dreifa álagi eða hita sem myndast á öruggan hátt.
Staðfestu af-orkuvæðingu
Önnur öryggisatriði er að sannreyna-orkulaust ástand spóla. Allar afgangsorku í spólum geta valdið neistum ef leiðslur eru skyndilega aftengdar.
Pöntunarferli
Sendu okkur fyrirspurn → Fáðu tilboð okkar → Samið um upplýsingar → Staðfestu sýnishornið → Skrifaðu undir samning/innborgun → Fjöldaframleiðsla → farmur tilbúinn → Jafnvægi/afhending → Frekari samvinna
Greiðsluskilmálar
TT með 30% niðurgreiðslu, 70% fyrir sendingu.
Paypal eða West Union samþykkir einnig.
Pökkun og flutningur
|
Umbúðir |
Hlífðarfilma, pappakassi, trégrindur |
|
Sending |
Með flutningum; með skipum; með flugi. |
Við erum vel-þekkt sem einn af leiðandi framleiðendum og birgjum spóla í Kína. Vinsamlegast ekki hika við að kaupa ódýra inductor á lager hér frá verksmiðjunni okkar. Gæðavörur og sanngjarnt verð eru í boði.
